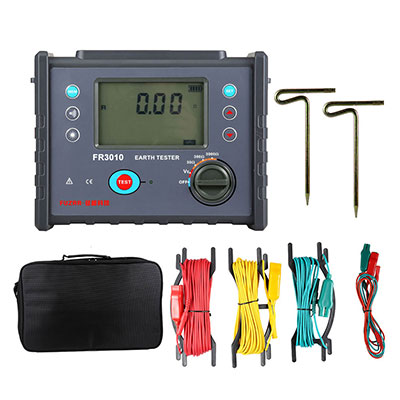

TG3010數字式接地電阻測試儀又名三線接地電阻測試儀、接地電阻表等是檢驗測量接地電阻常用儀表的常用儀表，電阻測量范圍：0.01Ω～3000Ω，接地電壓范圍：0.01～600.0V，同時存儲500組數據。TG3010接地電阻測試儀|防雷檢測專用儀器設備采用了超大LCD灰白屏背光顯示和微處理機技術，滿足二線、三線測試電阻要求。適用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表測試精準、快速、簡捷、穩定可靠等特點。
TG3010接地電阻測試儀型號規格
接地電阻量程 | 0.01Ω～3000Ω 精度±1.5%rdg±5dgt |
接地電阻分辨率 | 0.01Ω |
接地電壓量程 | 0.01～600V AC 精度±1.5%rdg±3dgt |
接地電壓分辨率 | 0.01V |
基準條件 | 23℃±5℃，75%rh以下 (輔助接地電阻100Ω±5%，對地電壓＜10V) |
功 能 | 接地電阻測量，對地電壓測量，低值電阻測量 |
電 源 | DC 6V 1.5V LR14電池 |
背 光 | 可控灰白屏背光，適合昏暗場所使用 |
測量方式 | 精密三線測量、簡易兩線測量 |
測量方法 | 接地電阻：額定電流變極法，對地電壓：平均值整流 |
短路電流 | AC＞20mA（正弦波） |
線阻校驗 | 避免因測試線未完全插入儀表接口或接觸不良或用戶更換加長測試線等引起的誤差，使接地電阻測量更準確。 |
顯示模式 | 4位超大LCD顯示，灰白屏背光 |
測量指示 | 測量中LED閃爍指示，LCD倒計數顯示 |
LCD尺寸 | 108mm×65mm |
儀表尺寸 | 長寬高：240mm×188mm×85mm |
測試線長 | 3條：紅色15m，黃色10m，綠色5m各1條 |
簡易測試線 | 2條：紅色1.5m，綠色1.5m各1條 |
輔助接地棒 | 2根 |
測量時間 | 對地電壓：約2次/秒；接地電阻：約5秒/次 |
測量次數 | 5000次以上 |
線路電壓 | 測量對地電壓：AC 600V以下測量 |
數據存儲 | 500組，閃爍顯示“FULL”符號表示存儲已滿 |
數據查閱 | 數據查閱功能：“MR”符號顯示 |
溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
報警功能 | 測量值超過報警設定值時發出報警提示 |
電池電壓 | 電池電量實時顯示，電池電壓低時提醒及時更換電池 |
功 耗 | 背光：25mA Max |
待機: 25mA Max(背光關閉) | |
測量：70mA Max(背光關閉) | |
質 量 | 儀表： 1230g(含電池) |
測試線：610g(含簡易測試線) | |
輔助接地棒：360g(2根) | |
儀表箱： 1200g | |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -20℃～60℃；70%rh以下 |
過載保護 | 接地電阻：E-H、E-S各端口間AC 280V/3秒 |
絕緣電阻 | 10MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
電磁特性 | IEC61010-4-3，無線頻率電磁場≤1V/m |
適合安規 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
上海天皋電氣科技有限公司提供接地電阻測試儀|防雷檢測專用儀器設備
1. 激光測距儀：量程：0-150m
2. 測厚儀：金屬厚度測量，超聲波
3. 經緯儀：量程：0-360°，分辨率：2″
4. 拉力計：量程：0-40kgf
5. 可燃?xì)怏w測試儀：適用氣體：可燃?xì)怏w
6. 接地電阻測試儀：測試電流：>20mA（正弦波），分辨率：0.01Ω
7. 大地網測試儀：測試電流：>3A，分辨率：0.001～99.999Ω，頻率可選
8. 土壤電阻率測試儀：四線法測量，測試電流：>20mA（正弦波）分辨率：0.01Ω
9. 等電位測試儀：測試電流:≥1A，四線法測試，分辨率：0.001Ω，具備大容量鋰電池
10. 環路電阻測試儀：電阻測量分辨率：0.001Ω，電流測量分辨率:1μA
11. 防雷元件測試儀：測試器件：MOV，具備大容量鋰電池
12. 絕緣電阻測試儀：0-1000MΩ
13. 表面阻抗測試儀：測量范圍：103-1010Ω
14. 靜電電位測試儀：測量范圍：±20kv
15. 數字萬用表：電壓、電流、電阻測量，分辨率：3位半
16. 防爆對講機；防爆對講
17. 標準電阻:10-3~105歐姆，功率1/2w，線繞型
18. 鋼卷尺：分辨率：0.01m
19. 游標卡尺：量程：0-150mm
